Laserowy system sterowania maszyn pozwala na precyzyjną niwelację terenu podczas prac drogowych, brukarskich, budowlanych, wodno-kanalizacyjnych i innych. To wszechstronne, innowacyjne rozwiązanie, które eliminuje zagrożenie wystąpienia przekopań w ziemi, a tym samym oszczędza czas i pieniądze.

Wszechstronność zastosowań: Z jakimi maszynami współpracuje Nivel System MC-1D?

Urządzenia są kompatybilne z różnego rodzaju maszynami budowlanymi, tj.:

• koparkami,
• koparko-ładowarkami,

Służą na wszystkich etapach niwelacji terenu podczas prac budowlanych, brukarskich, drogowych, wodno-kanalizacyjnych i innych. Dają gwarancję precyzyjnego równania powierzchni bez przekopań. Za ich pomocą precyzyjnie ułożysz warstwy kruszywa bez strat materiału. Unikniesz też zbędnych kosztów przy ewentualnych poprawkach.

Na wszechstronność modeli Nivel System MC-1D Clamps i Nivel System MC-1D Magnets wpływa też możliwość pracy zarówno na płaszczyźnie poziomej, jak i ze spadkiem. To ułatwia wykonywanie zadań wodno-kanalizacyjnych i kontrolę głębokości wykopów.

W jakich zadaniach niwelacji terenu sprawdza się system sterowania maszyn MC-1D od Nivel System?

Seria MC-1D przeznaczona jest do prac wymagających wyjątkowej precyzji, gdzie najmniejszy błąd wiąże się z dodatkowymi kosztami oraz wydłużeniem czasu realizacji inwestycji. Urządzenia sprawdzają się przy równaniu terenu i kontroli głębokości wykopów podczas:

• budowy dróg i autostrad,
• przygotowania terenu pod budowę budynków mieszkalnych i użytkowych,
• równania terenu pod boiska oraz na innych obiektach sportowych i rekreacyjnych,
• prac brukarskich,
• budowy infrastruktury wodno-kanalizacyjnej.

Optymalizacja prac budowlanych: Jak działa laserowy system sterowania maszyn Nivel System?

Systemy sterowania maszyn serii Nivel System MC-1D to precyzyjne czujniki laserowe o podłużnym kształcie z pięcioma punktami świetlnymi. W modelu Nivel System MC-1D Clamps mocuje się je przy pomocy wytrzymałych klamr, a w MC-1D Magnets do tego celu wykorzystano silne magnesy. Czujniki umieszcza się na ramieniu łyżki koparki lub lemiesza spycharki.

Współpracują one z niwelatorami obrotowym Nivel System z wiązką czerwoną. Do prac wymagających wyjątkowej dokładności polecamy budowlane lasery obrotowe z wiązką czerwoną Nivel System NL720R oraz Nivel System NL740R.

Laser obrotowy umieszczony na osi terenu, tj. na obrzeżach działki, wyznacza linię referencyjną. Czujnik umieszczony na ramieniu maszyny drogowej odbiera ten sygnał świetlny. Położenie łyżki lub lemiesza sygnalizowane jest na jego powierzchni za pomocą widocznych na czujniku 5-ciu punktów LED. Środkowy wskazuje prawidłowe ułożenie maszyny. Dolne to informacja o konieczności pogłębienia niwelacji terenu, górne natomiast sygnalizują zagrożenie przekopem.

Jednocześnie czujnik przesyła dane do odbiornika Nivel System RD-1MC umieszczonego w kabinie operatora maszyny. Pojawiają się przejrzyste komunikaty: „Opuść łyżkę lub lemiesz”, „Podnieś łyżkę lub lemiesz”, „Tak trzymaj”.

Sterowanie maszynami drogowymi i budowlanymi odbywa się więc dwutorowo: przez obserwowanie diod LED na czujniku umieszczonym na ramieniu oraz komunikatów na odbiorniku kabinowym. System:

• zapewnia płynność pracy,
• zmniejsza ilość pomiarów pośrednich,
• zwiększa wydajność maszyn budowlanych,
• gwarantuje precyzję pomiarów,
• wpływa na poprawę bezpieczeństwa pracy,
• skraca czas realizacji zadań.

Wydajność pracy: Jak przygotować i pracować z systemem niwelacyjnym Nivel System MC-1D?

Zadbaliśmy o to, aby obsługa urządzeń była bezproblemowa.

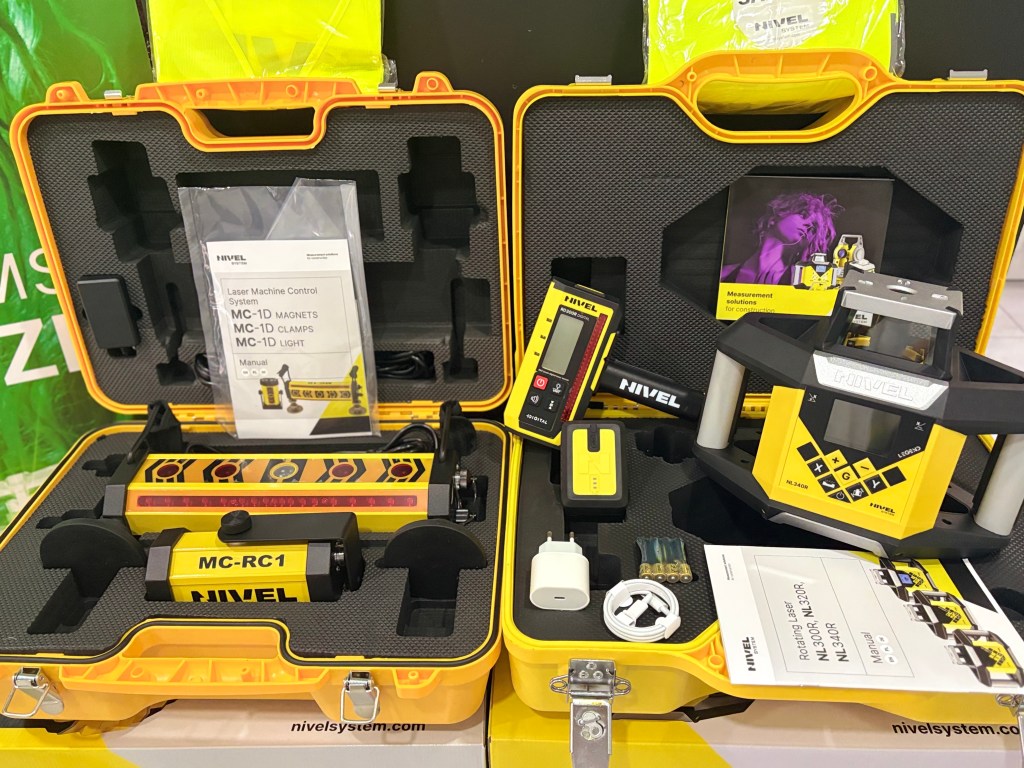

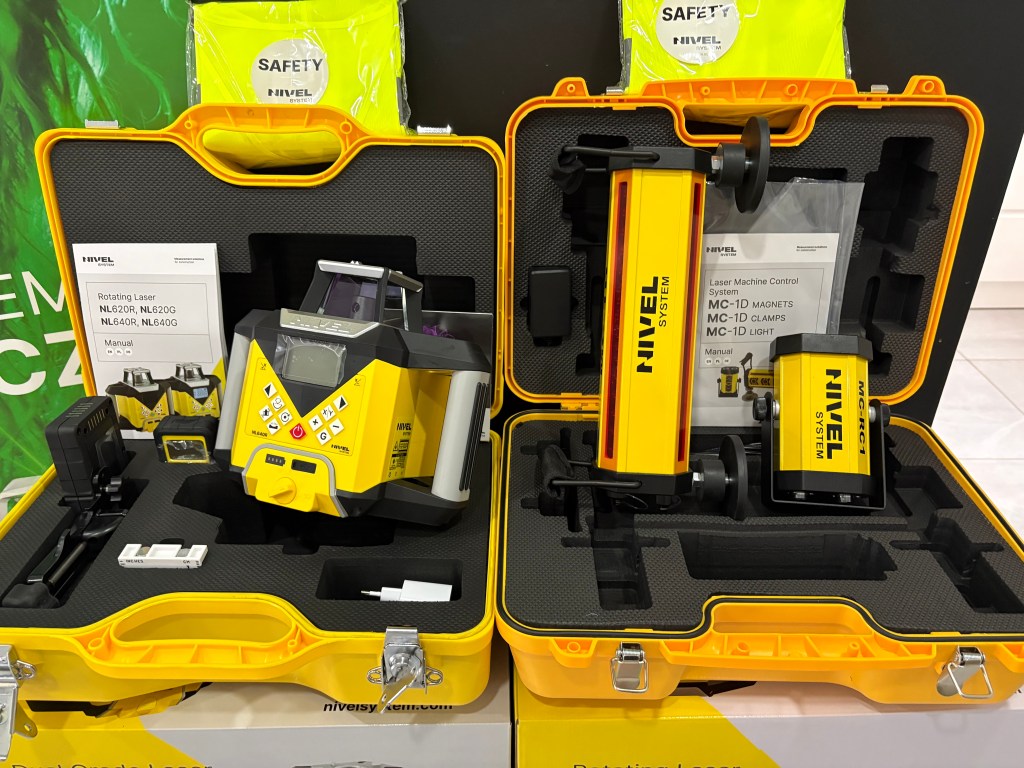

Systemy są mobilne. Dostarczamy je w wytrzymałym kufrze, który zapewnia ochronę podczas transportu.

Elementy są lekkie i ergonomiczne. Praca z nimi angażuje tylko jedną osobę. Codziennie można czujnik usunąć z ramienia i założyć na inną maszynę lub schować. Nie wpływa to na trwałość i żywotność magnesów lub klamer.

System jest gotowy do pracy od razu po włączeniu. Samodzielnie wychwytuje linię referencyjną wyznaczoną i ustawioną na niwelatorze obrotowym.

Precyzja pomiarów: Jak dokładne jest urządzenie przy niwelacji terenu?

Laserowy system zapewnia wysoką dokładność prac (dokładny: ±10mm, zgrubny: ±20mm).

Na precyzją pomiarów wpływ ma też niwelator obrotowy. Najbardziej zaawansowane modele Nivel System NL720R oraz NL740R wykazują dokładność na poziomie 0,72mm/10 m. Natomiast wiązka lasera może być pochylona w jednym lub w dwóch kierunkach w zakresie  ±10%.

Optymalizacja i oszczędność? Jakie są największe korzyści stosowania systemu niwelacyjnego serii Nivel System MC-1D?

Wydajniejsza praca maszyn budowlanych

Natychmiastowa gotowość urządzeń do niwelacji terenu oraz ograniczenie ilości pomiarów pośrednich pozytywnie wpływają na płynność pracy. Użycie systemów oszczędza czas i skraca termin realizacji zadań zwłaszcza w porównaniu z wykorzystaniem niwelatorów optycznych, które wymagają częstszego angażowania zespołu pomiarowego lub – niejednokrotnie – geodezyjnego.

Sterowanie niwelacją terenu z poziomu kabiny operatora maszyny dodatkowo zwiększa wydajność pracy.

Eliminacja błędów

Stała kontrola poziomu lokalizacji łopaty lub lemiesza eliminuje ryzyko przekopań w ziemi. Ewentualne błędy w niwelacji terenu można na bieżąco korygować. Pozwala to uniknąć kosztownych poprawek. W przypadku wykorzystania systemu niwelacji terenu do układania kruszywa urządzenie optymalizuje zużycie materiału. To w przypadku szeroko zakrojonych zadań drogowych lub budowlanych generuje znaczne oszczędności.

Optymalne wykorzystanie załogi

Jednoosobowa obsługa systemu niwelacji terenu pozwala na przeniesienie większości zespołu do innych zadań. To skraca czas realizacji oraz wpływa na koszty wykonania usługi. Dodatkowym atutem jest możliwość rozpoczęcia równania terenu działki lub drogi natychmiast po włączeniu czujnika.

Bezpieczeństwo i ochrona urządzenia: Jak zabezpieczony jest system niwelacyjny MC-1D Nivel System?

Urządzenie posiada pancerną obudowę w klasie odporności IP54 , która chroni wnętrze przed pyłem oraz bryzami deszczu. Wysoką odporność na warunki atmosferyczne uzupełnia dodatkowa amortyzacja wewnętrznych zespołów. To zabezpiecza je przed uszkodzeniem mechanicznym.

Dodatkowym elementem wspierającym jest dostępność części zamiennych. Jako pomysłodawca, wykonawca i dostawca systemów niwelacji terenu i kontroli pracy maszyn budowlanych mamy silnie rozwiniętą obsługę posprzedażową. Dział Serwisowy zapewnia niezwłoczną naprawę.
